地球環境にやさしい
完全クロムフリー防錆処理
これまで防錆表面処理の有効な材料として使用されてきている六価クロム化合物は、欧米を中心に使用を制限・削減されてきています。 西日本レジコートは、従来のダクロタイズド®処理から、環境にやさしく世界的にも使用が認められる完全クロムフリーのジオメット®の表面処理をお客様にご提供しています。
feature

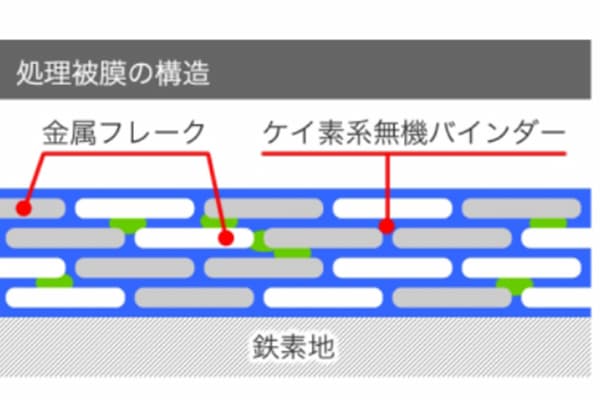

『ジオメット®』の特徴
-
耐食性が高く、製品寿命が延びる
高い耐食性により、金属部品や構造物の腐食が遅くなるため、製品の寿命が延びます。 メンテナンスや交換の頻度が減り、長期間にわたって安定した性能を維持できます。
ジオメット®処理の性能はこちら -
各種金属に処理が可能
鉄・鋳鉄・ステンレス材・アルミ系材料・焼結金属などにもジオメット®処理は可能です。 これに加えてプラス処理の各種特性を組み合わせると、より特徴ある表面処理ができます。
プラス処理はこちら -
公害の心配がない
環境にやさしい 公害の心配がない完全クロムフリーの水系塗装を使用します。 焼き付け工程での排気物は水蒸気が主体であり、法で定められた有害物質は含まれていません。
PRODUCT APPLICATION
採用事例
-
ボルト（ジオメット®処理）
-
ボルト（ジオメット®処理）
-
ボルト（ジオメット®処理）
-
ワイヤーバンド（ジオメット®処理）
-
プレス品（ジオメット®処理）
-
プレス品（ジオメット®処理）
-
プレス品（ジオメット®処理）
-
プレス品（ジオメット®処理）
-
ピアスナット（ジオメット®処理）
process

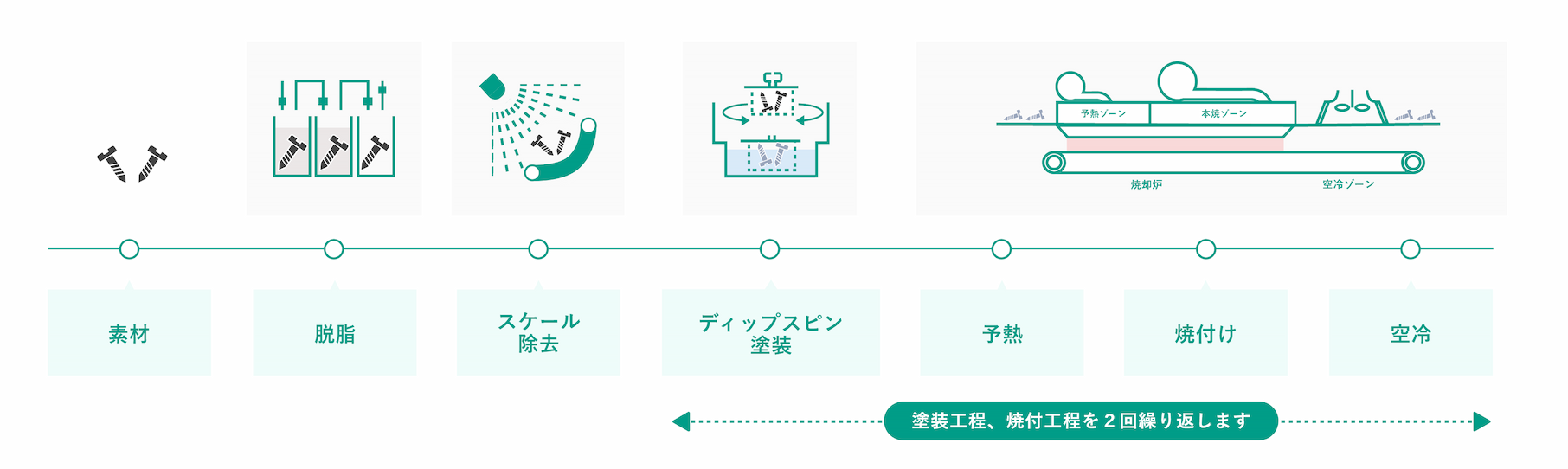

加工プロセス
- ディップスピン方式

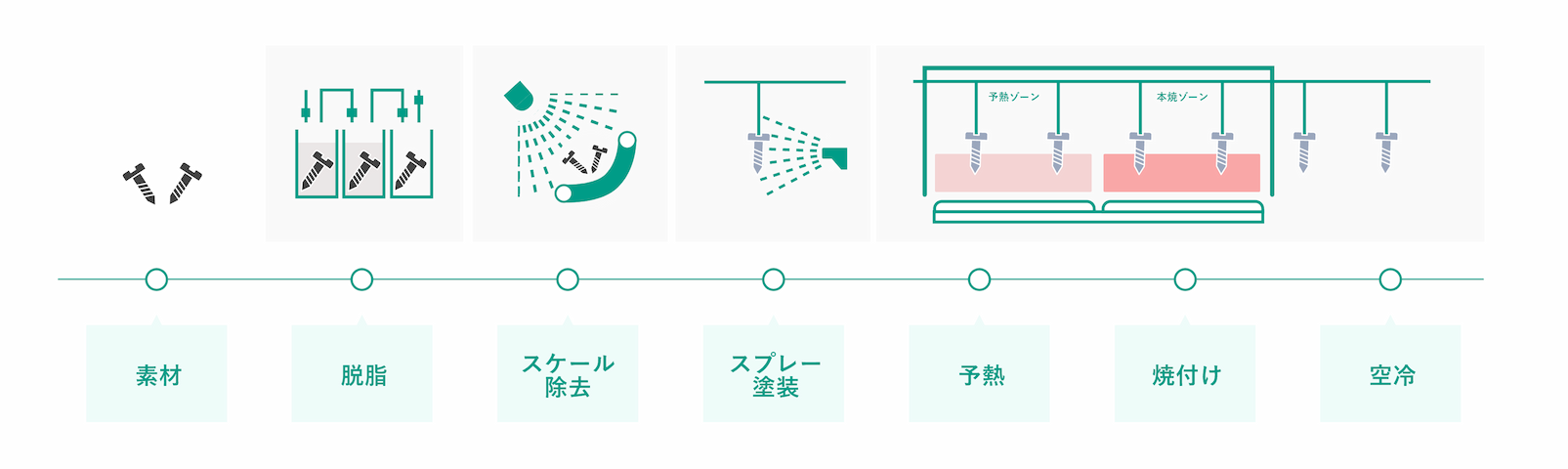

- 治具掛け方式（スプレー塗装）
-
added value
付加価値サービス
performance
『ジオメット®』の性能について
耐食性性能評価

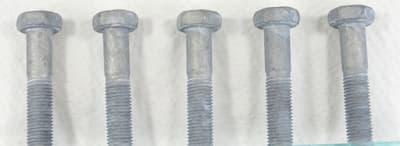

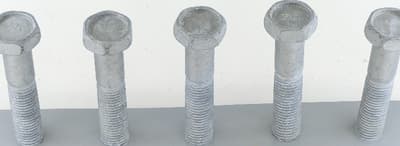

| 塩水噴霧試験 2,000時間後 |
複合サイクル試験 40サイクル |
|
|---|---|---|
| ジオメット®処理 |
|
|

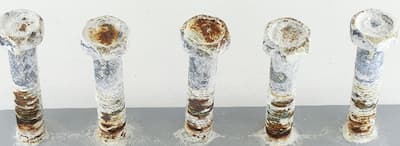

| 塩水噴霧試験 480時間後 |
複合サイクル試験 15サイクル |
|
| 電気亜鉛 めっき |
|
|
耐熱耐食性
→塩水噴霧試験

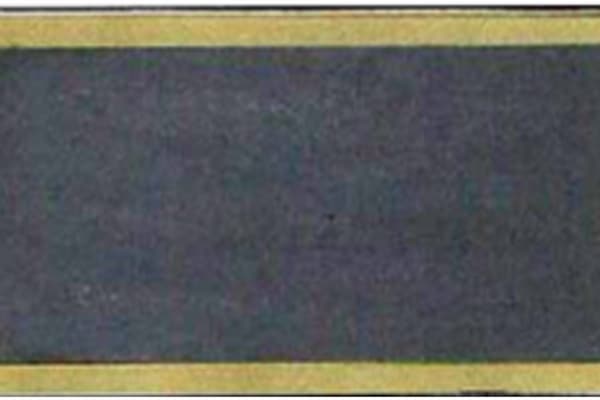

ジオメット®処理
2,000時間後

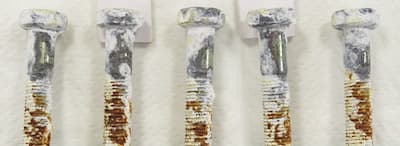

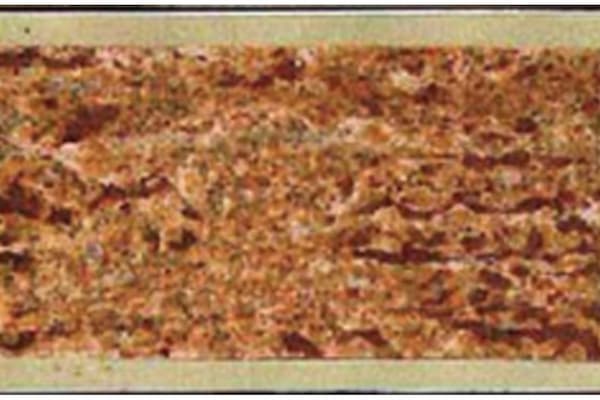

電気亜鉛めっき処理
240時間後
ジオメット®処理には、2,000時間経過後も赤錆が見られませんが、めっき処理は240時間経過すると全面に赤錆が発生します。
異種金属接触腐食
(ガルバニック腐食)防止効果
通常、異なった腐食電位を示す金属や合金が接触する時、例えばアルミ部材とアルミに比べて貴な金属（鉄やステンレス）部品が組み合わされた場合に異種金属接触腐食が生じる恐れがあります。ジオメット®被膜は腐食電位がアルミニウムに近い事、コントロールされた亜鉛の犠牲保護作用を有する事により異種金属接触腐食防止に効果があります。

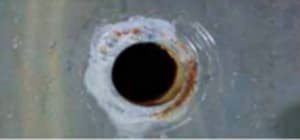

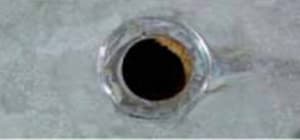

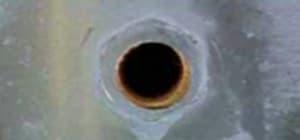

| ジオメット®処理鋼製ボルト | 亜鉛メッキ処理鋼製ボルト | |
|---|---|---|
| アルミパネル + 鋼製ボルト締付け (塩水噴霧試験3,000時間実施後) |
アルミ腐食なし |
アルミが腐食 |

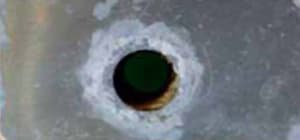

| ジオメット®処理SUSボルト | 無処理SUSボルト | |
|---|---|---|
| アルミパネル + SUS304製ボルト締付け (塩水噴霧試験3,000時間実施後) |
アルミ腐食なし |
アルミが腐食 |
ジオメット®処理により、アルミが腐食しません。
水素脆性のおそれが無い
水素脆性の恐れのある酸洗浄工程がなく、水素脆性のおそれがありません。
| 表面処理 | ジオメット® | 電気亜鉛めっき | 表面処理なし |
|---|---|---|---|
| 破断までの押出し 距離(mm) |
83.1 83.1 83.9 84.2 82.3 83.0 82.2 |
24.9 24.4 31.0 35.1 28.8 35.4 35.4 |
83.9 84.8 84.9 82.0 82.4 84.6 84.6 |
| 平均 | 83.1 | 30.7 | 83.9 |
表面処理なし品が83.9mmであるのに対し、めっきは30.7mmに低下します。一方ジオメット®処理品は83.1mmでほとんど低下しません。
※本ホームページにおけるデータや画像等は、一定条件下での試験結果であり、性能を保証するものではありません。
※GEOMET® 、ジオメット®は、NOF METAL COATINGS NORTH AMERICA INC.の商標登録です。
